用途

徑距取壓法孔板流量計，是煤礦抽放瓦斯計量用的節流裝置，其結構簡單，安裝精度高。

結構組成

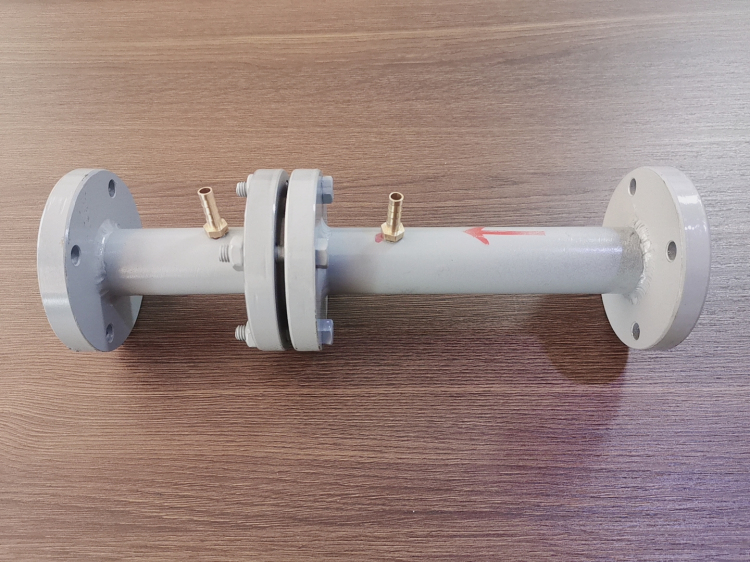

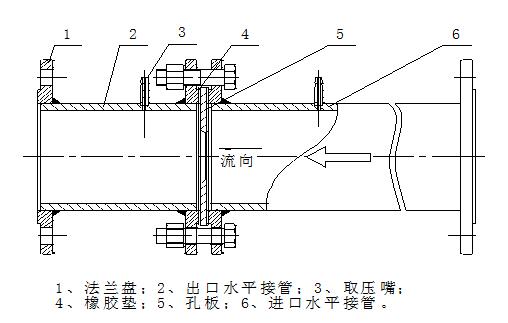

徑距取壓法孔板流量計主要由孔板、進氣端接管、法蘭盤、橡膠墊、測量嘴及出氣端接管等組成（如下圖所示）。

主要技術參數

1、公稱通徑：DN50-DN1000

2、依據**標準GB/T2624-2006進行設計制造。

3、被測介質溫度：-20℃~+60℃

安裝使用注意事項

如上圖所示，使用安裝注意事項如下：

1、可水平、垂直安裝，應保證進口水平接管（長管）與出口水平接管（短管）連接正確，且每處法蘭盤連接處不得有泄漏。

2、進、出口水平接管連接好無泄漏后，將兩個取壓嘴與U形壓差計連接并保證無泄漏后便可進行讀取壓差，計算流量。
