用途

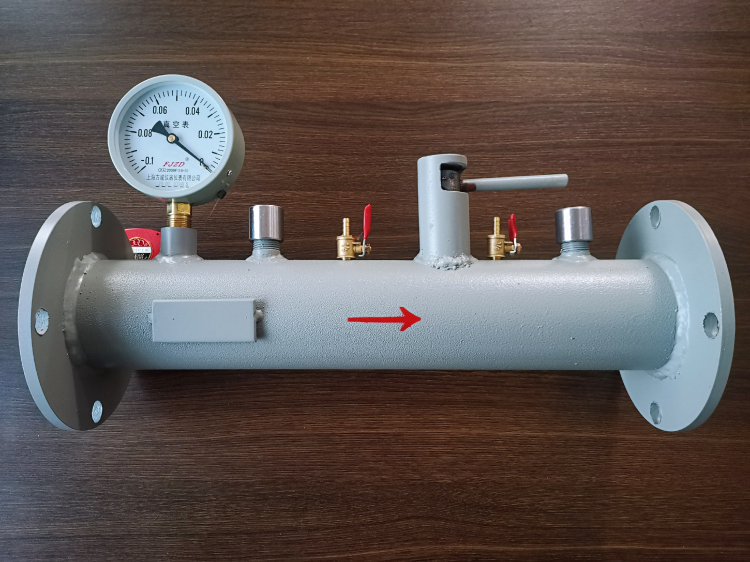

徑距取壓法孔板流量計，是煤礦抽放瓦斯計量用的節流裝置，其結構簡單，安裝精度高。直管段內孔板角度可調節，可控制抽采速度。產品預留觀測口可配套相關儀器直接測量管道內甲烷，一氧化碳，溫度，流速等參數。
結構組成

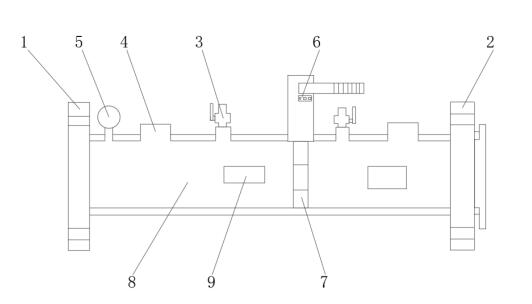

可調節多功能抽采裝置主要由孔板、直管段、法蘭盤、壓力表、閥門取壓嘴，在線監測口等組成（如下圖所示）。
主要技術參數
1、公稱通徑：DN50-DN1000
2、依據**標準GB/T2624.3-2006進行設計制造。
3、被測介質溫度：-20℃~+60℃
安裝使用注意事項
如上圖所示，使用安裝注意事項如下：
1、水平安裝，應保證進口水平接管與出口水平接管連接正確，且每處法蘭盤連接處不得有泄漏。
2、進、出口水平接管連接好無泄漏后，將兩個取壓嘴與U形壓差計連接并保證無泄漏后便可進行讀取壓差，計算流量。
3、將孔板旋轉90°與直管段平行可加快抽采效率，操作便捷。取壓時需將孔板旋轉至與直管段垂直。
